エレキ・ギター配線アレンジ ストラトキャスター 魅惑のレインボー・トーンに挑戦しよう！

最初にドライバーでピックガードのネジを外す。線を切ってしまったり、部品でボディに傷を付けないようにピックガードをそっと裏返す。上図は、ピックガードにマウントされているノーマル・ストラトキャスターの配線である。まずは、ジャックの＋とー、弦アースの3ヵ所の線のハンダを外しギターと分離。ギター本体は普段掃除できないところを丁寧に磨いてから安全なところへ待避させる。

どこのメーカーでも同じように配線されているわけではないので、のちに問題が起こった時のために、すべての配線を克明にメモするか、写真に残しておく。

レバー・スイッチはいろいろなタイプがあるので、図とは異なる可能性がある。今回はフェンダーUSAを始め、多くのメーカーで採用されているCRL社製、またはオーク社製のスイッチに基づいて作図している。また、部品とピックガードの間に薄い金属板が挟まれていたり、ピックガードの裏側に金属箔が貼られているか、ピックガードそのものが金属製の場合、3つのポット間にある黒いリード線（アースをつなぐためのもの）がないギターもあるので覚えておこう。

基本的に 図1と同じ配線に、黄色で表記した線が今回の改造点である（図5）。意外と簡単な作業であることがわかるだろう。これまで数百回もこの改造を施したが、追加されたサウンドがあまりにも魅力的で、その後はノーマルでは使用しないというプレイヤーも大勢いた。

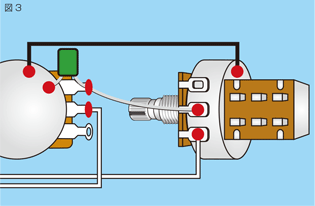

また、トーンをマスターに変更して（レバー・スイッチのcommon端子からフロント用トーンの中央端子に線をつなぐ）、センター・トーンのポットを外し、そこへ ON / ONのミニ・スイッチを付ける（スイッチ部分は同じ配線）という応用もある。ライブ時は暗いためスイッチ・ポットではONなのかOFFなのかを視認しにくい欠点がある。しかし、ミニ・スイッチを使用すれば、手探りでレバーの倒れた方向を確認できるというメリットがあるのだ。
